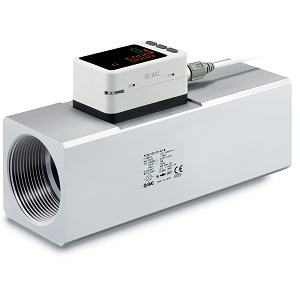

PF3A703H-10-FS3色显示数字式流量开关/大流量型
2023-05-30PF3A703H-10-FS 数字空气流量传感器， 2 屏 3 色显示屏， IP65， 30-12000 lpm
PF3A703H-10-FS数字流量开关提供连续的定量值，并在测量设定的流量水平时提供切换的数字输出。PF3A703H-10-FS适用于需要计量空气量的应用，例如供应确认、填充累积或固定供应消耗。超大尺寸的PF3A显示屏有2个屏幕，主屏幕流量值为红色或绿色，而子屏幕设置以橙色显示。显示屏可以以 90 度为增量旋转，从而在操作过程中提供更好的可见性。热传感器在旁路流路中受到保护，以减少与湿气和污染物的接触，避免精度下降和损坏。PF3A 具有 IP65 防护等级，符合 RoHS 和 CE 标准。
适用流体：空气、氮气
流量范围：30-3000、60-6000 和 120-12000 升/分钟
额定压力：0.1 至 1.5 MPa
精度： +/-3.0% F.
累计流量达 999，999，999，990 L
●适用流体：空气、N2
●可调范围 100：1
1台可测量的广幅范围
●耐冷凝水、耐杂质性能提高
●对应IO-Link
| 字段描述 | 字段取值 | PF3A703H-10-FS取值描述 |
|---|---|---|
| 型式 | 7 | 显示一体型 |
| 额定流量范围(流量范围) | 03 | 30～3000L/min |
| 流量型式 | H | 大流量型 |
| 螺纹种类 | – | Rc |
| 配管口径 | 10 | 1 |
| 输出规格 | FS | OUT:PNP;FUNC:模拟电流输出 外部输出 |
| 可选项 | – | 带M12插头导线(3m) |
| 单位规格 | – | 带单位切换功能 |
| 校正证明书 | – | 无校正证明书 |
PF3A703H-10-FS其他特性
| 字段描述 | PF3A703H-10-FS取值描述 |
|---|---|
| 适用流体 | 干燥空气 / N2 |
| 流量检测方式 | 热式(MEMS)分流式 |
| 设定流量范围:瞬时流量 | 30～3150 L/min |
| 设定流量范围:累计流量 | 0～999999999990 L |
| 最小单位设定:瞬时流量 | 2 L/min |
| 最小单位设定:累计流量 | 10 L |
| 传感器响应时间 | 1 / 2 / 5 s |
| 模拟输出响应时间 | 1 / 2 / 5 s |
| 配管引出方向 | 直通型 |
| 显示精度 | ±3% F.S. |
| 模拟输出精度 | ±3% F.S. |
| 重复精度 | ±1% F.S. |
| 电源电压 | DC24V±10% |
| 消耗电流 | 150mA以下 |
| 额定压力范围 | 0.1～1.5 MPa |
| 耐压试验压力 | 2.25 MPa |
| 迟滞模式 | 可变 |
| 上下限比较模式 | 可变 |
| 显示形式 | LCD |
| 显示数 | 二画面显示 |
| 显示色 | 红 / 绿 |
| 显示位数:主画面 | 5位7段 |
| 显示位数:子画面 | 6位7段 |
| 使用流体温度 | 0～50℃ |
| 使用温度范围(动作) | 0～50℃ |
| 使用温度范围(贮存) | -10～60℃ |
| 使用湿度范围(动作) | 35-85% RH |
| 使用湿度范围(保存) | 35-85% RH |
| 认证 | CE / RoHS |
| 保护构造 | IP65 |
PF3A703H-10-FS Digital Air Flow Sensor, 2-Screen 3-Color Display, IP65, 30-12000 Lpm
PF3A703H-10-FS digital flow switch provides continuous quantitative values as well as switched digital outputs when set flow levels are measured. The PF3A is suitable for applications requiring a metered quantity of air, such as for supply confirmation, filling accumulation, or fixed supply consumption. The oversized PF3A display has 2 screens, with main screen flow values in red or green, while the sub screen settings are shown in orange. The display can be rotated in 90 degree increments, thereby offering better visibility during operation. The thermal sensor is protected in a bypass flow path to reduce contact with moisture and contaminants, avoiding accuracy deterioration and damage. The PF3A has an IP65 ingress protection rating and is both RoHS and CE compliant.
Applicable fluids: Air, Nitrogen
Flow ranges: 30-3000, 60-6000, and 120-12000 liters/min
Rated Pressure: 0.1 to 1.5 MPa
Accuracy: +/-3.0% F. S.
Accumulated flow to 999,999,999,990 L
