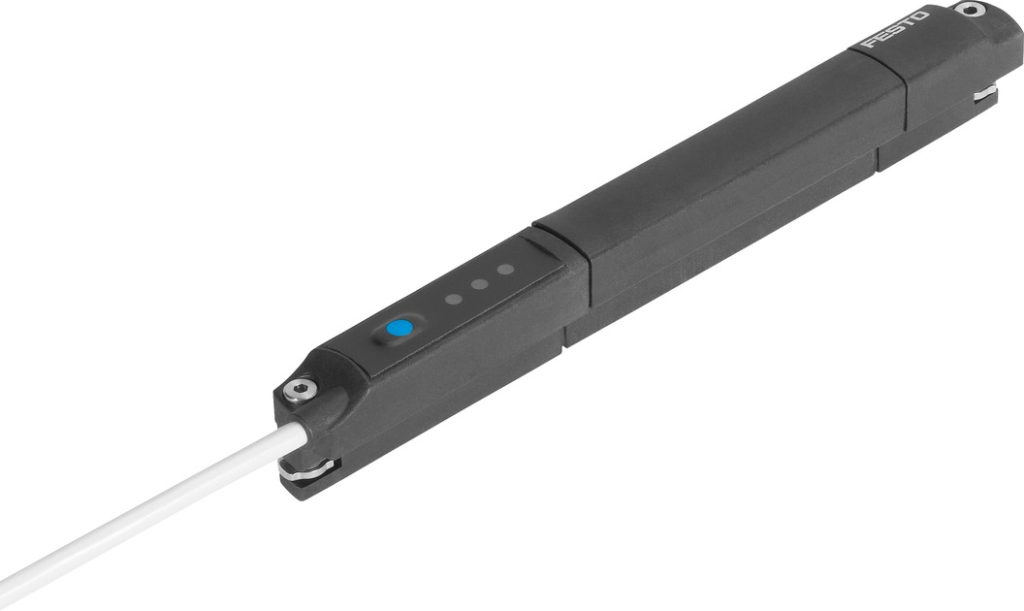

SDAT-MHS-M100-1L-SA-E-0.3-M8 FESTO 位置变送器：精密测量与智能通信的完美结合

在工业自动化领域，精确的位置测量对于保障生产效率和产品质量至关重要。FESTO，作为全球自动化技术的领导者，推出了SDAT-MHS-M100-1L-SA-E-0.3-M8位置变送器，这是一款集高精度测量、智能通信和卓越耐用性于一体的先进传感器。

产品概述

SDAT-MHS-M100-1L-SA-E-0.3-M8位置变送器是FESTO为满足高精度位置检测需求而设计的专业产品。它适用于各种工业环境，特别是在需要高重复精度和高移动速度的应用场合。

技术规格

• 设计：用于T型槽，便于安装和集成。
• 符号：00995389，产品的唯一标识。
• 认证：包括RCM商标、c UL us认证(OL)、CE认证等，确保产品符合国际安全和环保标准。
• 电磁兼容性：符合欧盟电磁兼容性指令和英国EMC指令，保证产品的电磁兼容性。
• 材料：RoHS合规，不含卤素，环保且安全。
• 测得变量：位置，采用磁性霍尔测量原理，确保测量的准确性和可靠性。
• 传感范围：0 µm至100000 µm，覆盖从微米级到毫米级的位置检测。
• 环境温度：-25 °C至70 °C，适应各种工业环境。
• 最大移动速度：3 m/s，满足快速移动的检测需求。
• 位移分辨率：0.05 mm，提供精细的位置检测。
• 重复精度：0.1 mm，保证测量结果的一致性。
• 开关输出：PNP型，具备常闭或常开触点，可切换。
• 最大输出电流：100 mA，满足多种负载需求。
• 模拟量输出：4 – 20 mA，提供标准化的电流信号输出。
• 协议：支持I-Port和IO-Link®通信协议，实现智能传感器的灵活配置和监控。

智能通信特性

• IO-Link®：支持智能传感器配置文件，提供二进制数据通道(BDC)和过程数据变量(PDV)。
• 标识：具备诊断和示教通道功能，方便设备维护和操作。
• 通信模式：COM3 (230.4 kBaud)，支持SIO-Mode，实现高效的数据传输。
• 过程数据长度：2个字节，提供12位PDV和4位BDC的丰富信息。

电气和机械特性

• 工作电压范围：DC 15 V至30 V，适应不同的电源条件。
• 电气接口：M8x1 A编码，符合EN 61076-2-104标准，确保电气连接的可靠性。
• 电缆测试条件：经过严格的弯曲和抗扭力测试，保证电缆的耐用性。
• 电缆长度：0.3 m，适合短距离连接。
• 安装方式：螺钉夹紧，支持从槽的上方插入，提供灵活的安装选项。

环境适应性

• 防护等级：IP65至IP68，提供出色的防尘和防水性能。
• 油漆湿润缺陷物质（PWIS）符合性：VDMA24364-B2-L，适合在潮湿环境中使用。
• 洁净室等级：4级，符合ISO 14644-1标准，适用于高洁净度要求的工业应用。

FESTO SDAT-MHS-M100-1L-SA-E-0.3-M8位置变送器以其高精度测量、智能通信能力和卓越的耐用性，成为工业自动化领域的理想选择。无论是在标准工业环境还是特殊要求的洁净室或潜在爆炸性环境，该位置变送器都能提供稳定可靠的性能。
