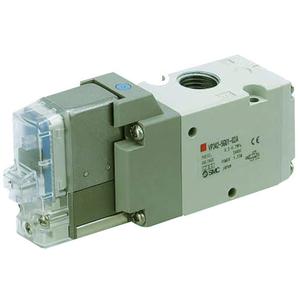

VP742-5D1-04A3通电磁阀弹性密封先导式座阀直接配管型单体
2023-05-22VP742-5D1-04A3通电磁阀，阀体端口，单单元
SMC 的 VP300/500/700 系列电磁阀具有高流量和低功耗（标准 1.55W，带省电电路时为 0.55W）。该系列可用作选择阀或分流阀。它的真空适用频率高达 –101.2kPa。VP3145/3165/3185系列是一款带橡胶密封件的大尺寸三通电磁阀。该系列可用于真空应用或低压。两个系列均提供常闭或常开样式。
3通，先导提升阀式阀
提供省电电路，降低功耗
端口尺寸从 1/8 到 1/2，具体取决于系列
螺纹类型：钢、克、镍铠、镍钎、钝尔丁莺
●使用寿命长：可达5000万回以上
●先导阀内置滤网
●外部先导可用于真空环境
●集装式型号: VV3P3,VV3P5,VV3P7
| 字段描述 | 字段取值 | VP742-5D1-04A取值描述 |
|---|---|---|
| 系列 | 7 | VP700 |
| 先导规格 | – | 内部先导式 |
| 压力规格 | – | 标准型(0.7MPa) |
| 线圈规格 | – | 标准 |
| 额定电压 | 5 | DC24V |
| 导线引出方式 | D | DIN型插座式 |
| LED及过电压保护回路 | – | 无指示灯·过电压保护回路 |
| 手动操作 | – | 非锁定推压式 |
| 接管口径 | 04 | 1/2 |
| 螺纹的种类 | – | 公制螺纹(M5)/Rc |
| 机能 | A | N.C. |
| 托架 | – | 无 |
| 订制规格 | – | 标准 |
VP742-5D1-04A其他特性
| 字段描述 | VP742-5D1-04A取值描述 |
|---|---|
| 阀体形式 | 插入式 |
| 配管种类 | 直接配管型 |
| 密封方式 | 弹性密封 |
| P,R通口接管口径 | 1/2 |
| 背压防止阀 | 无背压防止阀 |
| 消声器 | 无消声器 |
| 保护构造 | 防尘 |
| 先导压力范围 | 0.2～0.7 MPa |
| 最大动作频率 | 5 Hz |
| 响应时间 | 19 ms |
| 环境温度及使用流体温度 | -10～50℃ |
| CE对应 | 无 |
| 排气方式 | 各自排气型 |
| 给油 | 不给油式 |
| C值(P→A/B) 直接配管型 | 15.1 dm³/(s·bar) |
| b值(P→A/B) 直接配管型 | 0.21 |
| Cv值(P→A/B) 直接配管型 | 3.6 |
| C值(A/B→E) 直接配管型 | 15.3 dm³/(s·bar) |
| b值(A/B→E) 直接配管型 | 0.22 |
| Cv值(A/B→E) 直接配管型 | 3.7 |
VP742-5D1-04A 3 Port Solenoid Valve, Body Ported, Single Unit
SMC’s VP300/500/700 series solenoid valve, offers high flow capacity and reduced power consumption (1.55W standard, 0.55W with power saving circuit). The series may be used as either a selector valve, or a divider valve. It is vacuum applicable up to –101.2kPa. Series VP3145/3165/3185 is a large size, 3 port solenoid valve with a rubber seal. It is possible to use the series in vacuum applications or under low pressure. Both series are available in a normally closed or normally open styles.
3 port, pilot poppet type valve
Available with power saving circuit to reduce power consumption
Port sizes from 1/8 to 1/2, depending on series
Thread types: Rc, G, NPT, NPTF
