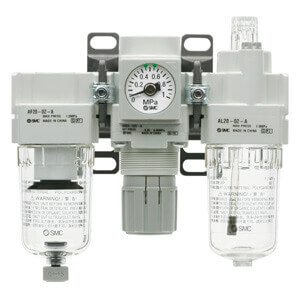

AC40-03DE-B空气组合元件:空气过滤器+减压阀+油雾器
2023-05-23AC40-03DE-B空气过滤器、调节器和润滑器
SMC的新型AC-B系列模块化F.R.L.装置有六种基本尺寸可供选择，可与现有的模块化交流线路互换。AC-B 系列的最大设定压力为 125 psi，并提供 AC-A 中没有的嵌入式表压和压力开关选项。AF系列上的滤芯和滤盘现在是一体式的，使滤芯更换更容易。AF系列所需的维护空间减少了多达46%，具体取决于车身尺寸。30 码及以上的碗现在覆盖有透明的碗罩，完全保护它们免受环境影响，并使内部内容物从 360 度可见。新款AC-B的底色是乌班白，保持干净，现代的外观。
空气过滤器、调节器和润滑器单元
外观简洁，都市白色，模块化设计
高流量节能
透明碗护罩
可与现有产品互换安装
改进的安装
提供嵌入式表压开关选项
Rc、G 或 NPT 螺纹
●提高目视确认性和安全性
●可操作性提高
因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行
●减少维护空间 最大削减46%
●减压阀：设定压力0.05～0.85MPa、0.02～0.2MPa
●可选择压力计
方形埋入式压力表、圆形压力表、电子压力开关
| 字段描述 | 字段取值 | AC40-03DE-B取值描述 |
|---|---|---|
| 主体大小 | 40 | 组合件大小 |
| 螺纹的种类 | – | Rc |
| 接管口径 | 03 | 3/8 |
| 可选项a | D | 浮子式自动排水器N.O.(常开)未加压时冷凝水排出 |
| 可选项b | E | 方形埋入式压力表(带限位指示器) |
| 附件 | – | 无附件 |
| 准标准a | – | 0.05～0.85MPa设定，聚碳酸酯杯，油雾器上不带排水活门 |
| 准标准b | – | 带排水活门，溢流型，流向：左→右，产品标牌、杯注意指示和压力表的单位表示：MPa |
AC40-03DE-B其他特性
| 字段描述 | AC40-03DE-B取值描述 |
|---|---|
| 系列 | AC |
| 带逆流功能 | 无逆流功能 |
| 压力表安装角度 | 压力表安装角度 0° |
| 压力表连接口径 | 1/8 |
| 使用流体 | 空气 |
| 环境温度及使用流体温度 | -5～60 ℃ |
| 耐压试验压力 | 1.5 MPa |
| 最高使用压力 | 1 MPa |
| 过滤精度 | 5 μm |
| 推荐使用润滑油 | 透平油1号(ISO VG32) |
| 杯体保护罩 | 标准配备(聚碳酸酯) |
| 结构 | 溢流型 |
AC40-03DE-B Air Filter, Regulator and Lubricator
SMC’S new AC-B series of modular type F.R.L. unit is available in six basic sizes and is interchangeable with the existing modular AC line. The AC-B series has a maximum set pressure of 125 psi and offers embedded gauge and pressure switch options not found in the AC-A. The element and bowl on the AF series is now one-piece, making element replacement easier. Required maintenance space has been reduced by as much as 46% on the AFseries, depending on the body size. Bowls on size 30 and up are now covered with a transparent bowl guard, completely protecting them from the enviromnent, and making the interior contents visible from 360 degrees. The base color of the new AC-B is uban white, maintaining a clean, modern look.
Air filter, regulator and lubricator unit
Clean looking, urban white, modular design
Energy saving with high flow rate
Transparent bowl guard
Mounting interchangeable with existing product
Improved installation
Embedded gauge and pressure switch options available
Rc, G, or NPT threads
