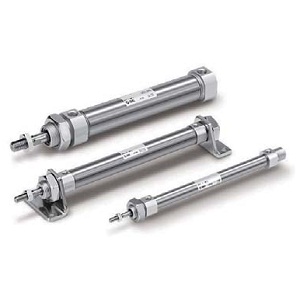

CDG1BN20-50Z气缸/标准型:单杆双作用
2023-05-24CDG1BN20-50Z双作用，单杆，气缸，无选件
CDG1BN20-50Z单杆双作用气缸有8种孔径，可以满足任何应用需求。管子是冲击挤压铝，以产生非常光滑的表面，允许低分离压力和平滑的冲程动作。提供各种安装支架选项。内螺纹活塞杆螺纹作为标准选项提供。具有自动开关功能。
标配母杆端关节轴承。
孔径： 20， 25， 32， 40， 50， 63， 80， 100
轻松微调自动开关位置
无耳轴安装内螺纹
各种安装支架选项
●磁性开关可操作性提高，易于调整位置
●基本型中追加无耳轴安装用螺孔型
●设定了杆端安装件、摆动底座安装件的型号(节省分别订购气缸和安装件的时间)
●带磁性开关 (CDG1-Z系列: CDG1，CDG1W，CDG1K，CDG1KW，CDG1R，CDG1KR，CDBG1)
| 字段描述 | 字段取值 | CDG1BN20-50Z取值描述 |
|---|---|---|
| 内置磁环 | D | 内置磁环 |
| 安装方式 | B | 基本型 |
| 形式 | N | 橡胶缓冲 |
| 缸径 | 20 | 缸径 20mm |
| 通口螺纹的种类 | – | 垫缓冲:Rc; 气缓冲:M5X0.8/Rc |
| 气缸行程 | 50 | 气缸行程 50mm |
| 杆端螺纹形状 | – | 杆端外螺纹 |
| 行程调整标记 | – | 无 |
| 气缸追记号 | – | 无防护套 |
| 双行程标记 | – | 无双行程标记 |
| 气缸行程2 | – | 无气缸行程2 |
| 气缸追记号2 | – | 杆端外螺纹,无防护套 |
| 摆动底座 | – | 无 |
| 杆端安装件 | – | 无 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
CDG1BN20-50Z其他特性
| 字段描述 | CDG1BN20-50Z取值描述 |
|---|---|
| 配管口径 | 1/8 |
| 形式 | 气压式 |
| 动作方式 | 单杆双作用 |
| 杆端螺纹的种类 | M |
| 杆端螺纹尺寸 | M8X1.25 |
| 最低使用压力 | 0.05 MPa |
| 最高使用压力 | 1.0 MPa |
| 保证耐压力 | 1.5 MPa |
| 环境温度 | -10℃～60℃ |
| 给油 | 不给油式 |
| 使用活塞速度 | 50～1000 mm/s |
| 杆侧缸盖材质 | 铝合金 |
| 无杆侧缸盖材质 | 铝合金 |
| 缸筒材质 | 铝合金 |
| 活塞杆材质 | 不锈钢 |
| 活塞材质 | 铝合金 |
| 缓冲垫材质 | 树脂 |
| 杆端螺母材质 | 碳钢 |
| 活塞杆直径 | 8 mm |
| 0.2MPa理论推力IN | 52.8 N |
| 0.3MPa理论推力IN | 79.2 N |
| 0.4MPa理论推力IN | 106 N |
| 0.5MPa理论推力IN | 132 N |
| 0.6MPa理论推力IN | 158 N |
| 0.7MPa理论推力IN | 185 N |
| 0.8MPa理论推力IN | 211 N |
| 0.9MPa理论推力IN | 238 N |
| 1.0MPa理论推力IN | 264 N |
| 0.2MPa理论推力OUT | 62.8 N |
| 0.3MPa理论推力OUT | 94.2 N |
| 0.4MPa理论推力OUT | 126 N |
| 0.5MPa理论推力OUT | 157 N |
| 0.6MPa理论推力OUT | 188 N |
| 0.7MPa理论推力OUT | 220 N |
| 0.8MPa理论推力OUT | 251 N |
| 0.9MPa理论推力OUT | 283 N |
| 1.0MPa理论推力OUT | 314 N |
CDG1BN20-50Z Double Acting, Single Rod, Air Cylinder, w/X Options
CDG1BN20-50Z rod, double acting air cylinder has 8 bore sizes and can meet any application need. The tube is impact extruded aluminum to produce an extraordinarily smooth finish, allow low break-away pressure and smooth stroke action. Various mounting bracket options are available. Female piston rod threads are available as a standard option. Auto switch capable.
Female rod end available as standard.
Bore sizes: 20, 25, 32, 40, 50, 63, 80, 100
Easy fine adjustment of auto switch position
No trunnion mounting female thread
Various mounting bracket options
