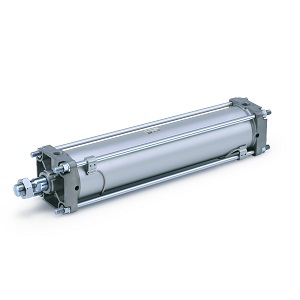

CA2T50-100Z气缸/标准型:单杆双作用
2023-05-25CA2T50-100Z气缸标准型，双作用单杆
CA2T50-100Z双作用、单杆版轻质拉杆气缸。由于气垫调节范围的增加，现在可以进行精细的行程末端缓冲调整。CA2 可与杆端或后枢轴支架一起订购。CA2 有多种选择，使其适用于许多不同的应用。有多种自动开关可供安装，包括紧凑型开关和抗磁场开关。CA2 有 40、50、63、80 和 100 孔尺寸可供选择，符合 RoHS 标准。
双作用单杆
孔径： 40， 50， 63， 80， 100mm
选项包括枢轴支架和/或转向节接头
支持自动切换
●气缓冲易于调节
●从小型磁性开关到耐强磁场磁性开关都可以安装
●设定了杆端安装件、摆动底座安装件的型号 (省去了分别订购气缸和支件的时间)
●带磁性开关 (CDA2系列：CDA2，CDA2W，CDA2K，CDA2KW，CDBA2，CDA□H，CDA2W□H，CDA2□Q)
| 字段描述 | 字段取值 | CA2T50-100Z取值描述 |
|---|---|---|
| 内置磁环 | – | 无内置磁环 |
| 安装方式 | T | 中间耳轴型 |
| 缸筒材质 | – | 铝缸筒 |
| 缸径 | 50 | 缸径 50mm |
| 通口螺纹的种类 | – | Rc |
| 气缸行程 | 100 | 气缸行程 100mm |
| 气缸追记号 | – | 无防护套,气缓冲 |
| 行程调整标记 | – | 无 |
| 双行程标记 | – | 无双行程标记 |
| 气缸行程2 | – | 无气缸行程2 |
| 气缸追记号2 | – | 无防护套,气缓冲 |
| 摆动底座 | – | 无 |
| 杆端安装件 | – | 无 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
CA2T50-100Z其他特性
| 字段描述 | CA2T50-100Z取值描述 |
|---|---|
| 配管口径 | 3/8 |
| 形式 | 气压式 |
| 动作方式 | 单杆双作用 |
| 杆端形状 | 杆端外螺纹 |
| 杆端螺纹的种类 | M |
| 杆端螺纹尺寸 | M18X1.5 |
| 最低使用压力 | 0.05 MPa |
| 最高使用压力 | 1.0 MPa |
| 保证耐压力 | 1.5 MPa |
| 环境温度 | -10℃～70℃ |
| 给油 | 不给油式 |
| 使用活塞速度 | 50～500 mm/s |
| 杆侧缸盖材质 | 压铸铝 |
| 无杆侧缸盖材质 | 压铸铝 |
| 活塞杆材质 | 碳钢 |
| 活塞材质 | 铝合金 |
| 缓冲垫材质 | 聚氨酯 |
| 杆端螺母材质 | 轧辊钢 |
| 活塞杆直径 | 20 mm |
| 0.2MPa理论推力IN | 330 N |
| 0.3MPa理论推力IN | 495 N |
| 0.4MPa理论推力IN | 660 N |
| 0.5MPa理论推力IN | 825 N |
| 0.6MPa理论推力IN | 990 N |
| 0.7MPa理论推力IN | 1160 N |
| 0.8MPa理论推力IN | 1320 N |
| 0.9MPa理论推力IN | 1490 N |
| 1.0MPa理论推力IN | 1650 N |
| 0.2MPa理论推力OUT | 392 N |
| 0.3MPa理论推力OUT | 588 N |
| 0.4MPa理论推力OUT | 784 N |
| 0.5MPa理论推力OUT | 980 N |
| 0.6MPa理论推力OUT | 1180 N |
| 0.7MPa理论推力OUT | 1370 N |
| 0.8MPa理论推力OUT | 1570 N |
| 0.9MPa理论推力OUT | 1760 N |
| 1.0MPa理论推力OUT | 1960 N |
CA2T50-100Z Air Cylinder Standard Type, Double Acting Single Rod
CA2T50-100Z double acting, single rod version of the light weight tie rod air cylinder. Fine end of stroke cushioning adjustment is now possible due to the increase in the air cushion adjustment range. The CA2 can be ordered with rod end or rear pivot brackets. The CA2 is available in a large variety of options that will make them suitable for many different applications. A variety of auto switches are available for mounting, including compact switches and magnetic field resistant switches. The CA2 is available in 40, 50, 63, 80 and 100 bores sizes, and is RoHS compliant.
Double acting single rod
Bore sizes: 40, 50, 63, 80, 100mm
Options include pivot bracket and/or knuckle joints
Auto switch capable
