ZSE10F-M5-A-G

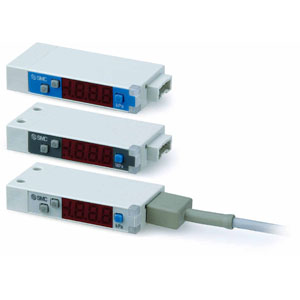

2023-05-25ZSE10F-M5-A-G数字压力开关， 真空/复合压力
与 ZSE30A 相比，用于真空/复合压力的紧凑型数字压力开关 ZSE30 的高度降低了约 50%。使用复制设置功能一次最多可设置 10 个远程传感器。选项包括直接安装、面板安装或 DIN 导轨安装，以及 2 种管道方向选择。
●薄型 9.8 mm
●纵向安装空间约削减1/2
(与ZSE/ISE30A系列相比)
●最多可同时拷贝至10台
●3步设定
●纵向安装空间约削减1/2
(与ZSE/ISE30A系列相比)
●最多可同时拷贝至10台
●3步设定
| 字段描述 | 字段取值 | ZSE10F-M5-A-G取值描述 |
|---|---|---|
| 额定压力范围 | F | －100～100kPa |
| 配管规格 | M5 | M5内螺纹 侧面配管 |
| 输出规格 | A | NPN开路集电极2输出 |
| 单位规格 | – | 带单位切换功能 |
| 可选项1 | G | 带插头导线(导线长度2m)带插头盖 |
| 可选项2 | – | 无 |
| 可选项3 | – | 校正证明书:- |
ZSE10F-M5-A-G其他特性
| 字段描述 | ZSE10F-M5-A-G取值描述 |
|---|---|
| 使用流体 | 空气 / 非腐蚀性气体 / 不燃性气体 |
| 设定压力范围 | -105～105kPa |
| 耐压力 | 500kPa |
| 电源电压 | DC12～24V±10% 波动（p-p）10%以下 |
| 消耗电流 | 40mA以下 |
| 显示精度 | ±2%F.S.±1digit |
| 重复精度 | ±0.2%F.S.±1digit |
| 最大负载电流 | 80 mA |
| 最大外加电压 | 28 V |
| 迟滞模式 | 可变 |
| 上下限比较模式 | 可变 |
| 显示形式 | LED |
| 显示数 | 单色显示 |
| 显示颜色:主画面 | 红 |
| 显示位数:主画面 | 3+1/2位7段 |
| 使用温度范围(动作) | -5～50℃ |
| 使用温度范围(贮存) | -10～60℃ |
| 使用湿度范围 | 35～85% RH |
| 保护构造 | IP40 |
| 认证 | CE / RoHS / UL / CSA |
ZSE10F-M5-A-G Digital Pressure Switch, Vacuum/Compound Pressure
ZSE10 compact, digital pressure switch for vacuum/compound pressure has been reduced in height by approximately 50% when compared to the ZSE30A. Up to 10 remote sensors can be set at once using the copy settings function. Options include direct mount, panel mount or DIN rail mount, and a choice of 2 piping directions.
