MHZL2-16D-M9B气爪平行开闭型十字滚柱平移型长行程型

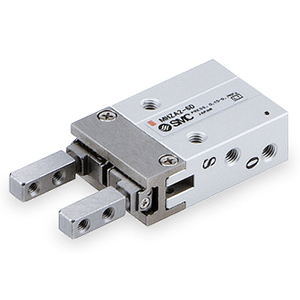

2023-05-25MHZL2-16D-M9B空气夹持器， 平行式， 长行程
MHZL2-16D-M9B夹具具有集成的高刚性线性导轨，带有两个定位销，以防止导轨打滑。它具有三面安装多功能性，有五种配置。提供单作用（N.O.，N.C.）和双作用。
孔径： 10， 16， 20， 25 mm
高重复精度：±0.01毫米
标准和扁平手指选项
NSF-H1 食品级润滑剂选件
支持自动切换
●采用直线导轨，高刚性、高精度
●防尘、防滴构造
●可选择防尘罩材质
●防尘、防滴构造
●可选择防尘罩材质
| 字段描述 | 字段取值 | MHZL2-16D-M9B取值描述 |
|---|---|---|
| 缸径 | 16 | 缸径 16mm |
| 动作方式 | D | 双作用 |
| 手指可选项 | – | 基本型 |
| 主体可选项 | – | 基本型 |
| 磁性开关型号 | M9B | 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V) |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MHZL2-16D-M9B其他特性
| 字段描述 | MHZL2-16D-M9B取值描述 |
|---|---|
| 手指数 | 2 |
| 使用流体 | 空气 |
| 手指开闭通口 | M5X0.8 |
| 配管及通口尺寸 | M5X0.8 |
| 通口螺纹的种类 | M |
| 最低使用压力 | 0.1 MPa |
| 最高使用压力 | 0.7 MPa |
| 环境温度 | -10～60℃ |
| 给油 | 不给油式 |
| 主体材质 | 铝合金 |
| 活塞材质 | 不锈钢 |
| 手指材质 | 不锈钢 |
| 开闭行程 | 12 mm |
| 重复精度 | ±0.01 mm |
| 最高使用频率 | 120 c.p.m. |
| 外径夹持力 | 34 N |
| 内径夹持力 | 45 N |
MHZL2-16D-M9B Air Gripper, Parallel Type, Long Stroke
The MHZL2-16D-M9B gripper has an integrated linear guide for high rigidity, positioned with two dowel pins to prevent guide slippage. It has mounting versatility on three sides, in five configurations. Available in single acting (N.O., N.C.) and double acting.
Bore sizes: 10, 16, 20, 25 mm
High repeatability: ±0.01 mm
Standard and flat finger option
Option for NSF-H1, food grade lubricant
Auto switch capable
