CKZT40-45T强力夹紧气缸基本型缸径:Φ40
2023-05-26CKZT40-45T 动力夹紧气缸，无臂，40~80缸径

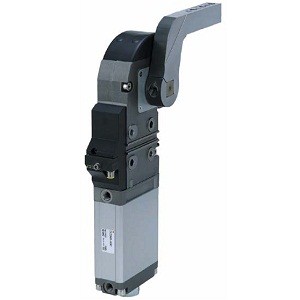

SMC的欧洲标准动力夹紧气缸CKZT40-45T采用圆形盖子设计和释放按钮设计，突出最小，以减少焊接飞溅的积累。通过更换止动螺栓，可以轻松改变臂开口角度。CKZT 系列可提供 G 或 NPT 螺纹，孔径相当于 25、40、50、63 和 80mm。
孔径： 40， 50， 63， 80
端口螺纹类型 G 或 NPT
节省空间的设计
8 个臂打开角度
图尔克或P&F开关类型
●轻量、小型
重量：1.6kg
小型：宽 54mm、高 265.9mm
●夹紧力强
夹紧力：1200N（臂长100mm、0.5MPa时）
●肘节机构增加夹持力以及带锁功能
●防火花溅射构造
●带对应焊接磁场的接近开关
●可选择带手动手柄（锁定规格）
重量：1.6kg
小型：宽 54mm、高 265.9mm
●夹紧力强
夹紧力：1200N（臂长100mm、0.5MPa时）
●肘节机构增加夹持力以及带锁功能
●防火花溅射构造
●带对应焊接磁场的接近开关
●可选择带手动手柄（锁定规格）
| 字段描述 | 字段取值 | CKZT40-45T取值描述 |
|---|---|---|
| 缸径 | 40 | Φ40 |
| 气缸通口 | – | G |
| 臂打开角度 | 45 | 45° |
| 接近开关的型号 | T | TURCK |
| 保护罩材质 | – | 橡胶保护罩(相当于UL94规格V0,难燃性) |
CKZT40-45T Power Clamp Cylinder w/o Arm, 40~80 Bore
SMC’s European standard power clamp cylinder, CKZT40-45T was designed with a rounded cover design and release button with minimal protrusion to reduce weld spatter accumulation. The arm opening angle can be easily changed by replacing the stopper bolt. Series CKZT is available with G or NPT threads and bore sizes equivalent to 25, 40, 50, 63 and 80mm.
Bore sizes: 40, 50, 63, 80
Port thread type G or NPT
Space saving design
8 arm opening angles
Turck or P & F switch type
