MGPM80-25Z带导杆薄型气缸
2023-05-26MGPM80-25Z 标准导向气缸，滑动轴承

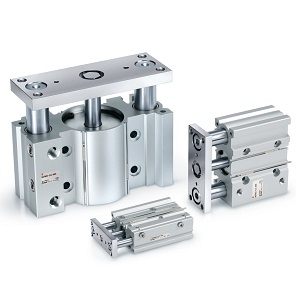

MGPM80-25Z是一种紧凑型车身致动器，与内部导轴集成在一起，将承重与致动器的杆和密封件的运动隔离开来。碳钢合金滑动轴承提供横向稳定性，保护其免受侧向载荷冲击，适用于停止应用。
孔径： 12， 16， 20， 25， 32， 40， 50， 63， 80， 100 mm
非旋转精度：+/-0.08° （12 和 16 mm 孔径）
非旋转精度：+/-0.07°（20 和 25 mm 孔径）
非旋转精度：+/-0.06°（32 和 40 mm 孔径）
非旋转精度：+/-0.05°（50 和 63 mm 孔径）
非旋转精度：+/-0.04°（80 和 100 mm 孔径）
标配橡胶缓冲器
支持自动切换
●实现节省空间
由于导杆最多缩短22 mm，削减了气缸安装时避让孔的加工量
●圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安装
| 字段描述 | 字段取值 | MGPM80-25Z取值描述 |
|---|---|---|
| 轴承的种类 | M | 滑动轴承 |
| 缸径 | 80 | 缸径 80mm |
| 通口螺纹的种类 | – | M5X0.8(Φ12-16);Rc(Φ20-100) |
| 气缸行程 | 25 | 气缸行程 25mm |
| 行程调整标记 | – | 无 |
| 磁性开关型号 | – | 无磁性开关(内置磁环) ※ 订制规格XB6时无磁环 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MGPM80-25Z其他特性
| 字段描述 | MGPM80-25Z取值描述 |
|---|---|
| 配管口径 | 3/8 |
| 形式 | 气压式 |
| 动作方式 | 单杆双作用 |
| 内置磁环 | 内置磁环 |
| 安装方式 | 基本型 |
| 缓冲形式 | 垫缓冲 |
| 最低使用压力 | 0.1 MPa |
| 最高使用压力 | 1.0 MPa |
| 保证耐压力 | 1.5 MPa |
| 环境温度 | -10℃～60℃ |
| 给油 | 不给油式 |
| 使用活塞速度 | 50～400 mm/s |
| 无杆侧缸盖材质 | 铝合金 |
| 缸筒材质 | 铝合金 |
| 活塞杆材质 | 碳钢 |
| 活塞材质 | 铝合金 |
| 缓冲垫材质 | 聚氨酯 |
| 0.2MPa理论推力IN | 929 N |
| 0.3MPa理论推力IN | 1394 N |
| 0.4MPa理论推力IN | 1859 N |
| 0.5MPa理论推力IN | 2323 N |
| 0.6MPa理论推力IN | 2788 N |
| 0.7MPa理论推力IN | 3252 N |
| 0.8MPa理论推力IN | 3717 N |
| 0.9MPa理论推力IN | 4182 N |
| 1.0MPa理论推力IN | 4646 N |
| 0.2MPa理论推力OUT | 1005 N |
| 0.3MPa理论推力OUT | 1508 N |
| 0.4MPa理论推力OUT | 2011 N |
| 0.5MPa理论推力OUT | 2513 N |
| 0.6MPa理论推力OUT | 3016 N |
| 0.7MPa理论推力OUT | 3519 N |
| 0.8MPa理论推力OUT | 4021 N |
| 0.9MPa理论推力OUT | 4524 N |
| 1.0MPa理论推力OUT | 5027 N |
MGPM80-25Z Standard Guided Cylinder, Slide Bearing
The MGPM80-25Z is a compact body actuator integrated with internal guide shafts to isolate the load bearing from the movement of the actuator’s rod and seals. The carbon steel alloy slide bearing provides lateral stability protecting it from side load impacts, suitable for stopping applications.
Bore sizes: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
Non-rotating accuracy: +/-0.08° (12 & 16 mm bore)
Non-rotating accuracy: +/-0.07° (20 & 25 mm bore)
Non-rotating accuracy: +/-0.06° (32 & 40 mm bore)
Non-rotating accuracy: +/-0.05° (50 & 63 mm bore)
Non-rotating accuracy: +/-0.04° (80 & 100 mm bore)
Rubber bumpers as standard
Auto switch capable
