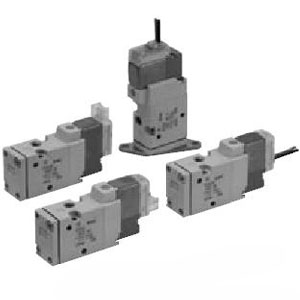

SYJ512R-5LZD-M53通电磁阀/先导式弹性密封直接配管型
2023-05-26SYJ512R-5LZD-M5三通电磁阀，所有类型
SYJ512R-5LZD-M5阀门是空间效率和性能优势的创新组合，为设计解决方案提供了真正的价值。无论是设计在歧管中还是用作单个阀门，这种小巧的外形都增加了设计灵活性并最大限度地减少了空间要求。SYJ阀采用低功率（0.5瓦标准）先导电磁阀设计，可大大减少热发热。这提高了性能，降低了运营成本，并允许通过PLC输出继电器直接控制。SYJ阀门的所有电气连接均配有灯和浪涌抑制功能。SYJ系列阀门可以配置在底座安装的歧管上，也可以单独配置在底板上，从而创建各种解决方案，以满足您最广泛的工程需求。
流体：空气
工作压力范围 （MPa）：0.15 至 0.7
环境和流体温度 （°C）：-10 至 50（无冻结）
最大工作频率（赫兹）：5
●集装式型号: SS5YJ3，SS5YJ5，SS5YJ7
| 字段描述 | 字段取值 | SYJ512R-5LZD-M5取值描述 |
|---|---|---|
| 机能 | 1 | 常断型 |
| 主体可选项 | R | 外部先导式 |
| 线圈规格 | – | 标准 |
| 额定电压 | 5 | DC24V |
| 导线引出方式 | L | L型插座式导线引出(长300mm) |
| LED及过电压保护回路 | Z | 带指示灯·过电压保护回路 |
| 手动操作 | D | 压下回转锁定式(旋具操作型) |
| 托架 | – | 无托架 |
| 订制规格 | – | 标准 |
| CE对应 | – | – |
SYJ512R-5LZD-M5其他特性
| 字段描述 | SYJ512R-5LZD-M5取值描述 |
|---|---|
| 系列 | SYJ |
| 阀体大小 | 500 |
| 阀体形式 | 插入式 |
| 配管种类 | 直接配管型 |
| 密封方式 | 弹性密封 |
| 螺纹种类 | M |
| A·B接管口径 | M5X0.8 |
| P,R通口接管口径 | 1/8 |
| 背压防止阀 | 无背压防止阀 |
| 消声器 | 无消声器 |
| 保护构造 | 防尘 |
| 先导压力范围 | 0.15～0.7 MPa |
| 最大动作频率 | 5 Hz |
| 响应时间 | 25 ms |
| 消耗功率 | 0.35 W |
| 环境温度及使用流体温度 | -10～50℃ |
| 给油 | 不给油式 |
| C值(P→A/B) 直接配管型 | 0.53 dm³/(s·bar) |
| b值(P→A/B) 直接配管型 | 0.45 |
| Cv值(P→A/B) 直接配管型 | 0.14 |
| C值(A/B→E) 直接配管型 | 0.47 dm³/(s·bar) |
| b值(A/B→E) 直接配管型 | 0.39 |
| Cv值(A/B→E) 直接配管型 | 0.12 |
SYJ512R-5LZD-M5 3 Port Solenoid Valve, All Types
The SYJ512R-5LZD-M5 Valve is an innovative combination of space efficiency and performance superiority which provides real value to the design solution. Whether designed in a manifold or used as a single valve, this small profile increases design flexibility and minimizes space requirements. The SYJ valve utilizes a low power (0.5 watts standard) pilot solenoid design, which dramatically reduces thermal heat generation. This improves performance, decreases operating costs, and allows for direct control by PLC output relays. All electrical connections for SYJ Valves are available with lights and surge suppression. SYJ series valves can be configured on base mounted manifolds, or individually on sub-plates, creating a variety of solutions to meet your broadest engineering needs.
Fluid: air
Operating pressure range (MPa): 0.15 to 0.7
Ambient and fluid temperature (°C): -10 to 50 (no freezing)
Maximum operating frequency (Hz): 5
