MSQB10A-M9B摆台齿轮齿条式MSQB基本型
2023-05-29MSQB10A-M9B转台，齿轮齿条，基本和高精度

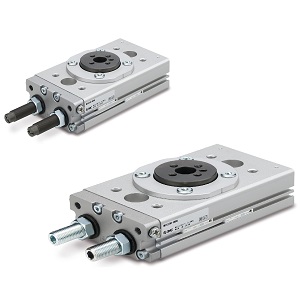

MSQB10A-M9B 紧凑型转台是物料输送应用的理想选择。它包含承重轴承和带有齿轮齿条式旋转执行器的安装面。七种尺寸分别为 10、20、30、50、70、100 和 200，可在 0-190 度范围内旋转调节，并具有自动切换功能。其他功能包括空心轴和直接负载安装的可能性。
齿轮齿条式，转台基本型
提供七种孔径尺寸
可直接安装负载
从一个方向调整
支持自动切换
●带角度调节功能
●负载可直接安装，本体安装时易于对中
●可选择内置液压缓冲器或外部缓冲器
| MSQB10A-M9B可选项信息 | 可选项的值 | MSQB10A-M9B值的信息 |
|---|---|---|
| 尺寸 | 10 | 10 |
| 追记号 | A | 带调整螺钉 |
| 磁性开关型号 | M9B | 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V) |
| 磁性开关个数 | – | 2个 或 无 |
| 通口的种类 | – | M5(10,20);Rc1/8(30,50,70,100,200) |
| 图片 | 型号 | 名称 |
|---|---|---|
 |
GR-S-010 | 润滑脂包 |
| － | P523010-5 | 可换件 密封件组件 |
MSQB10A-M9B Rotary Table, Rack & Pinion, Basic & High Precision
The MSQB10A-M9B compact rotary table is ideal for material transfer applications. It incorporates load bearings and a mounting face with a rack-and-pinion style rotary actuator. The seven sizes are 10, 20, 30, 50, 70, 100, and 200 with rotational adjustments from 0-190 degrees, and auto switch capability. Additional features include a hollow shaft and direct load mounting possibility.
Rack & Pinion style, rotary table-basic type
Seven bore sizes available
Direct load mounting possible
Adjustment from one direction
Auto switch capable
