MSQB10A-M9NL摆台齿轮齿条式MSQB基本型
2023-06-01MSQB10A-M9NL转台，齿轮齿条，基本和高精度

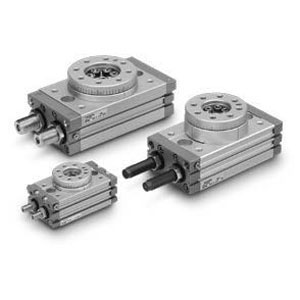

MSQB10A-M9NL紧凑型转台是物料输送应用的理想选择。它包含承重轴承和带有齿轮齿条式旋转执行器的安装面。七种尺寸分别为 10、20、30、50、70、100 和 200，可在 0-190 度范围内旋转调节，并具有自动切换功能。其他功能包括空心轴和直接负载安装的可能性。
齿轮齿条式，转台基本型
提供七种孔径尺寸
可直接安装负载
从一个方向调整
支持自动切换
●带角度调节功能
●负载可直接安装，本体安装时易于对中
●可选择内置液压缓冲器或外部缓冲器
| 字段描述 | 字段取值 | MSQB10A-M9NL取值描述 |
|---|---|---|
| 尺寸 | 10 | 10 |
| 追记号 | A | 带调整螺钉 |
| 磁性开关型号 | M9NL | 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长3m, 适用电压：DC5V,12V,24V(DC4.5~28V) |
| 磁性开关个数 | – | 2个 或 无 |
| 通口的种类 | – | M5(10,20);Rc1/8(30,50,70,100,200) |
MSQB10A-M9NL其他特性
| 字段描述 | MSQB10A-M9NL取值描述 |
|---|---|
| 气缸通口尺寸 | M5X0.8 |
| 精度 | 基本型 |
| 形式 | 气压式 |
| 内置磁环 | 内置磁环 |
| 安装件 | 基本型 |
| 使用流体 | 空气 |
| 缓冲形式 | 垫缓冲 |
| 接管口位置 | 侧面通口 |
| 最低使用压力 | 0.1 MPa |
| 最高使用压力 | 1 MPa |
| 角度调整范围 | 0～190 ° |
| 最大摆动角度 | 190 ° |
| 环境温度 | 0～60℃ |
| 给油 | 不给油式 |
| 允许动能 | 0.007 J |
| 缸筒材质 | 铝合金 |
| 齿轮材质 | 碳钢 |
| 端盖材质 | 铝合金 |
| 动作上稳定的摆动时间调整范围 | 0.2～1.0 s/90° |
| 缸径 | Φ15 mm |
MSQB10A-M9NL Rotary Table, Rack & Pinion, Basic & High Precision
The MSQB10A-M9NL compact rotary table is ideal for material transfer applications. It incorporates load bearings and a mounting face with a rack-and-pinion style rotary actuator. The seven sizes are 10, 20, 30, 50, 70, 100, and 200 with rotational adjustments from 0-190 degrees, and auto switch capability. Additional features include a hollow shaft and direct load mounting possibility.
Rack & Pinion style, rotary table-basic type
Seven bore sizes available
Direct load mounting possible
Adjustment from one direction
Auto switch capable
