MSQB7A-M9BL摆台齿轮齿条式MSQB-A 基本型
2023-06-02MSQB7A-M9BL转台齿条和小齿轮型

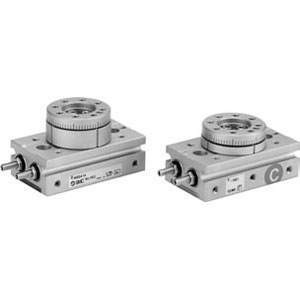

MSQB7A-M9BL紧凑型转台是物料输送应用的理想选择。它包含承重轴承和带有齿轮齿条式旋转执行器的安装面。七种尺寸分别为 10、20、30、50、70、100 和 200，可在 0-190 度范围内旋转调节，并具有自动切换功能。其他功能包括空心轴和直接负载安装的可能性。
紧凑型转台，齿轮齿条式
尺码： 1， 2， 3， 7
通用安装方式
可根据安装条件选择布线和管道
角度调节范围：0 至 190
●带角度调节功能
●负载可直接安装，本体安装时易于对中
●可选择内置液压缓冲器或外部缓冲器
| 字段描述 | 字段取值 | MSQB7A-M9BL取值描述 |
|---|---|---|
| 尺寸 | 7 | 7 |
| 接管口位置 | – | 侧面通口 |
| 磁性开关型号 | M9BL | 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V(DC10~28V) |
| 磁性开关个数 | – | 2个 或 无 |
MSQB7A-M9BL其他特性
| 字段描述 | MSQB7A-M9BL取值描述 |
|---|---|
| 气缸通口尺寸 | M5X0.8 |
| 精度 | 基本型 |
| 形式 | 气压式 |
| 内置磁环 | 内置磁环 |
| 安装件 | 基本型 |
| 使用流体 | 空气 |
| 缓冲形式 | 垫缓冲 |
| 通口螺纹的种类 | M |
| 可选项 | 带调整螺钉 |
| 最低使用压力 | 0.1 MPa |
| 最高使用压力 | 0.7 MPa |
| 角度调整范围 | 0～190 ° |
| 最大摆动角度 | 190 ° |
| 环境温度 | 0～60℃ |
| 给油 | 不给油式 |
| 允许动能 | 0.006 J |
| 缸筒材质 | 铝合金 |
| 齿轮材质 | 碳钢 |
| 端盖材质 | 铝合金 |
| 动作上稳定的摆动时间调整范围 | 0.2～1.0 s/90° |
| 缸径 | Φ12 mm |
MSQB7A-M9BL Rotary Table Rack & Pinion Type
The MSQB7A-M9BL compact rotary table is ideal for material transfer applications. It incorporates load bearings and a mounting face with a rack-and-pinion style rotary actuator. The seven sizes are 10, 20, 30, 50, 70, 100, and 200 with rotational adjustments from 0-190 degrees, and auto switch capability. Additional features include a hollow shaft and direct load mounting possibility.
Compact rotary table, rack-and pinion type
Sizes: 1, 2, 3, 7
Universal mounting style
Wiring and piping can be selected according to mounting conditions
Angle adjustment range: 0 to 190
