CP96SDB80-300C符合ISO(15552)标准气缸/标准型单杆双作用
2023-06-02CP96SDB80-300C（D ISO 气缸双作用单杆带气垫

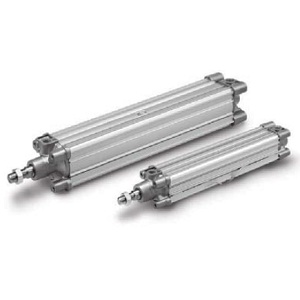

CP96SDB80-300C型材管设计ISO气缸，带封闭式拉杆，提供从ø32到ø125mm的6种孔径尺寸。该系列可提供单杆或双杆，6 种孔径尺寸从 ø32 到 ø125mm。
●追加系列 CP96-W、CP96K、CP96KW系列 [New]
●追加定制规格 [New]
●轻量:最多减小15%
●用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
●垫缓冲使活塞停止时的金属噪音减小
●追加定制规格 [New]
●轻量:最多减小15%
●用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
●垫缓冲使活塞停止时的金属噪音减小
| 字段描述 | 字段取值 | CP96SDB80-300C取值描述 |
|---|---|---|
| 内置磁环 | D | 无磁性开关(内置磁环) |
| 安装方式 | B | 基本型 |
| 缸径 | 80 | 缸径 80mm |
| 气缸行程 | 300 | 气缸行程 300mm |
| 带防护套 | – | 无防护套 |
| 双行程标记 | – | 无双行程标记 |
| 气缸行程2 | – | 无气缸行程2 |
| 缓冲 | C | 两侧气缓冲+垫缓冲 |
| 带防护套2 | – | 无防护套 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
CP96SDB80-300C其他特性
| 字段描述 | CP96SDB80-300C取值描述 |
|---|---|
| 形式 | 气压式 |
| 动作方式 | 单杆双作用 |
| 缓冲形式 | 垫缓冲 / 气缓冲 |
| 配管口径 | 3/8 |
| 通口螺纹的种类 | G |
| 杆端形状 | 杆端外螺纹 |
| 杆端螺纹的种类 | M |
| 杆端螺纹尺寸 | M20X1.5 |
| 最低使用压力 | 0.05 MPa |
| 最高使用压力 | 1.0 MPa |
| 保证耐压力 | 1.5 MPa |
| 环境温度 | -10℃～60℃ |
| 给油 | 不给油式 |
| 使用活塞速度 | 50～1000 mm/s |
| 杆侧缸盖材质 | 压铸铝 |
| 无杆侧缸盖材质 | 压铸铝 |
| 缸筒材质 | 铝合金 |
| 活塞杆材质 | 碳钢 |
| 活塞材质 | 压铸铝 |
| 缓冲垫材质 | 铝合金 |
| 杆端螺母材质 | 碳钢 |
| 活塞杆直径 | 25 mm |
| 0.2MPa理论推力IN | 907 N |
| 0.3MPa理论推力IN | 1361 N |
| 0.4MPa理论推力IN | 1814 N |
| 0.5MPa理论推力IN | 2268 N |
| 0.6MPa理论推力IN | 2722 N |
| 0.7MPa理论推力IN | 3175 N |
| 0.8MPa理论推力IN | 3629 N |
| 0.9MPa理论推力IN | 4082 N |
| 1.0MPa理论推力IN | 4536 N |
| 0.2MPa理论推力OUT | 1005 N |
| 0.3MPa理论推力OUT | 1508 N |
| 0.4MPa理论推力OUT | 2011 N |
| 0.5MPa理论推力OUT | 2514 N |
| 0.6MPa理论推力OUT | 3016 N |
| 0.7MPa理论推力OUT | 3519 N |
| 0.8MPa理论推力OUT | 4022 N |
| 0.9MPa理论推力OUT | 4524 N |
| 1.0MPa理论推力OUT | 5027 N |
CP96SDB80-300C(D ISO Cylinder Double Acting Single Rod w Air Cushion
CP96, profile tube design ISO cylinder with enclosed tie rods, is available in 6 bore sizes from ø32 to ø125mm. The series is available with a single or double rod in 6 bore sizes from ø32 to ø125mm….
