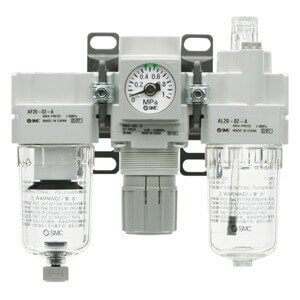

AC30-02G-A空气组合元件：空气过滤器+减压阀+油雾器
2023-06-02AC30-02G-A空气过滤器、调节器和润滑器组合
SMC 的新型 AC30-02G-A模块化 F.R.L. 装置有五种尺寸可供选择，可与现有的模块化交流线路互换。调压阀上的压降已减小，从而形成更高效的装置，最大设定压力为 100 psi。AW 和 AF 系列上的滤芯和滤盘现在是一体式的，使滤芯更换更容易。AF系列所需的维护空间减少了多达46%，具体取决于机身尺寸。尺寸为 30 和 40 的碗现在覆盖有透明的碗罩，完全保护它们免受环境的影响，并使内部内容物从 360 度可见。新AC-A系列的基色为都市白，保持干净、现代的外观。
空气过滤器、调节器和润滑器单元
外观简洁，都市白色，模块化设计
高流量节能
透明碗护罩
用于模块化连接的新型垫片可与现有产品互换
改进的安装
钢筋、G 或 NPT 螺纹
因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行
●节能减压阀 圧力下降量：最大改善50%
●削减维护空间 最大消减46%
●提高目视确认性和安全性
用透明杯保护罩，包覆外壳
●附件
隔板：Y200-A、Y300-A、Y400-A、Y500-A
带托架的隔板：Y200T-A、Y300T-A、Y400T-A、Y500T-A
| 字段描述 | 字段取值 | AC30-02G-A取值描述 |
|---|---|---|
| 主体大小 | 30 | 组合件大小 |
| 螺纹的种类 | – | 公制螺纹(M5)/Rc |
| 接管口径 | 02 | 1/4 |
| 可选项a | – | 无自动排水器 |
| 可选项b | G | 带圆形压力表(无限位指示器)/(带限位指示器) |
| 附件 | – | 无附件 |
| 准标准a | – | 0.05～0.7MPa设定，聚碳酸酯杯，油雾器上不带排水活门 |
| 准标准b | – | 带排水活门，溢流型，流向：左→右，产品标牌和压力表的单位表示：MPa |
AC30-02G-A其他特性
| 字段描述 | AC30-02G-A取值描述 |
|---|---|
| 系列 | AC |
| 带逆流功能 | 无逆流功能 |
| 压力表安装角度 | 压力表安装角度 0° |
| 压力表连接口径 | 1/8 |
| 使用流体 | 空气 |
| 环境温度及使用流体温度 | -5～60 ℃ |
| 耐压试验压力 | 1.5 MPa |
| 最高使用压力 | 1 MPa |
| 过滤精度 | 5 μm |
| 推荐使用润滑油 | 透平油1号(ISO VG32) |
| 杯体保护罩 | 标准配备(聚碳酸酯) |
| 结构 | 溢流型 |
AC30-02G-A Air Filter, Regulator and Lubricator Combination
SMC’S new AC30-02G-A of modular type F.R.L. unit is available in five sizes and is interchangeable with the existing modular AC line. The pressure drop across the regulator has been reduced creating a more efficient unit with a maximum set pressure of 100 psi. The element and bowl on the AW and AF series is now one-piece, making element replacement easier. Required maintenance space has been reduced by as much as 46% on the AF series, depending on the body size. Bowls on the size 30 and 40 are now covered with a transparent bowl guard, completely protecting them from the environment, and making the interior contents visible from 360 degrees. The base color of the new AC-A series is urban white, maintaining a clean, modern look.
Air filter, regulator and lubricator unit
Clean looking, urban white, modular design
Energy saving with high flow rate
Transparent bowl guard
New spacer for modular connection is interchangeable with existing product
Improved installation
Rc, G or NPT threads
