MY1B32-900Z机械接合式无杆气缸基本型
2023-06-02无杆气缸，MY1B32-900Z机械连接，不带行程调节器 – 基本型

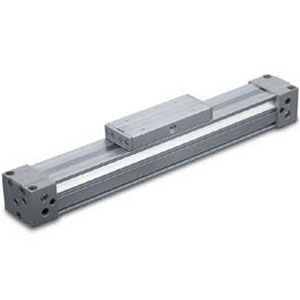

MY1B32-900Z无杆气缸具有一体式托架和活塞，其整个冲程长度都装有内密封带以保持气压，增强的磁性防尘密封带可防止污染物。与杆式气缸相比，这种设计占地面积紧凑，外形扁平。气垫是标准调节的，带有易于接近的垫针。自动开关安装已通过端面安装功能得到增强。
孔径： 25， 32， 40 mm
行程长度： 100， 200， 300， 400， 500， 600， 700， 800， 900， 1000， 1200， 1400， 1600， 1800， 2000， 3000， 4000， 5000 mm
最低工作压力：0.10 MPa （15 psi）
速度：100~1000毫米/秒（气垫），100~1500毫米/秒（外部减震器）
长行程选项：最大 5000 mm （XB11）
符合 RoHS 标准
支持自动切换
●根据负载质量和所需精度的不同，有多种选择
| 字段描述 | 字段取值 | MY1B32-900Z取值描述 |
|---|---|---|
| 缸径 | 32 | 缸径 32mm |
| 通口螺纹的种类 | – | Rc |
| 配管形式 | – | 标准型 |
| 气缸行程 | 900 | 气缸行程 900mm |
| 行程调整单元记号 | – | 左侧:无调整单元,右侧:无调整单元 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MY1B32-900Z其他特性
| 字段描述 | MY1B32-900Z取值描述 |
|---|---|
| 导轨形式 | 基本型 |
| 动作方式 | 双作用 |
| 使用流体 | 空气 |
| 缓冲形式 | 气缓冲 |
| 正面,侧面通口 | 1/8 |
| 底面通口 | Φ6mm |
| 最低使用压力 | 0.1 MPa |
| 最高使用压力 | 0.8 MPa |
| 保证耐压力 | 1.2 MPa |
| 环境温度 | 5～60℃ |
| 给油 | 不给油式 |
| 行程长度允许差 | 0～+1.8 mm |
| 使用活塞速度 | 100～1000 mm/s |
| 端锁的位置 | 无端锁 |
| 缸筒材质 | 铝合金 |
| 端盖材质 | 树脂 |
| 活塞材质 | 铝合金 |
| 0.2MPa理论推力 | 161 N |
| 0.3MPa理论推力 | 241 N |
| 0.4MPa理论推力 | 322 N |
| 0.5MPa理论推力 | 402 N |
| 0.6MPa理论推力 | 483 N |
| 0.7MPa理论推力 | 563 N |
| 0.8MPa理论推力 | 643 N |
Rodless Cylinder,MY1B32-900Z Mechanically Jointed w/o Stroke Adjuster – Basic Type
The MY1B32-900Z Rodless Cylinders have a one-piece carriage and piston that runs its entire stroke length housed with an inner seal belt to maintain air pressure with an enhanced magnetic dust seal band to protect from contaminants. This design offers a compact footprint compared to rod-style cylinders and features a low profile. Air cushions are standard adjustable with an easy access cushion needle. Auto-switch mounting has been enhanced with a face mounting feature.
Bore sizes: 25, 32, 40 mm
Stroke lengths: 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 3000, 4000, 5000 mm
Minimum operating pressure: 0.10 MPa (15 psi)
Speed: 100~1000 mm/sec (air cushion), 100~1500 mm/sec (external shock absorber)
Long stroke option: up to 5000 mm (XB11)
RoHS compliant
Auto switch capable
