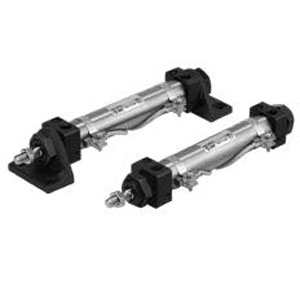

CHDMF20-85 SMC ：轻量级柱形液压缸，工业自动化的得力助手

在工业自动化领域，液压缸作为执行元件，对于提高生产效率和保证操作精度起着至关重要的作用。SMC公司推出的CHM系列柱形液压缸，特别是型号CHDMF20-85，以其轻量化设计、高性能和可靠性，成为工业自动化应用的理想选择。本文将详细介绍这款液压缸的特点、技术参数以及应用场景。

产品特点

• 轻量化设计：CHDMF20-85采用铝管和铝帽结构，实现了整体结构的轻量化，便于安装和维护，同时保持了良好的强度和耐用性。
• 紧凑尺寸：缸径为20mm，气缸行程为85mm，这款液压缸设计紧凑，即使在空间受限的环境中也能轻松集成，尤其适合需要节省空间的自动化设备。
• 磁性开关兼容性：CHDM系列液压缸可安装磁性开关，增强了位置检测的准确性和可靠性，适用于需要精确控制的应用。
• 统一尺寸标准：无论是否配备磁性开关，该系列液压缸在缸体长度方向的尺寸保持一致，便于设计和替换。
• 符合JIS标准：CHDM系列液压缸符合JIS标准，确保了产品的质量和国际兼容性。

技术参数

• 动作方式：单杆双作用，可实现双向运动控制，适用于需要往复运动的自动化应用。
• 使用流体：液压动作油，保证了液压缸的稳定运行和长期耐用性。
• 公称压力：3.5 MPa，提供了稳定的工作压力。
• 最低动作压力：0.3 MPa，确保了在低压力下也能正常工作。
• 最高允许压力：3.5 MPa，与公称压力一致，保证了使用的安全和可靠性。
• 保证耐压力：5.0 MPa，远超过最高允许压力，确保了在高压环境下的可靠性和稳定性。
• 环境温度及使用流体温度：-10～60℃，适应多种环境条件。
• 使用活塞速度：8～300 mm/s，提供了宽广的速度调节范围，以适应不同的应用需求。

应用场景

CHDMF20-85液压缸适用于多种工业自动化场景，包括但不限于：

• 精密机械加工：由于其高精度控制和稳定的推力输出，非常适合用于精密机械加工。
• 自动化装配线：紧凑的设计和快速响应速度使其成为自动化装配线的理想选择。
• 物料搬运：强大的推力和高耐压性能使其能够胜任物料搬运等重载任务。

综上所述，SMC的CHDMF20-85柱形液压缸以其轻量化设计、紧凑尺寸、磁性开关兼容性和高性能，成为了工业自动化领域中的高性能选择。这款产品不仅提高了系统的稳定性和响应速度，还降低了维护成本，是现代工业自动化的理想选择。
