描述
●以目视方式确认是否到位
●可以直接感受到检测面和工件之间的缝隙大小
●设定简单：可以一边看着显示值，一边进行设定
●节能：空气消耗量减少60%
●耐积液性能提高：10倍以上
| 字段描述 | 字段取值 | ISA3-FCP-M1B-L1取值描述 |
|---|---|---|
| 额定距离范围 | F | 0.01～0.03mm |
| 配管规格 | C | 供气侧:Rc1/8; 检测侧:Φ4 快换接头(额定距离范围:0.01～0.03mm);Φ6 快换接头(额定距离范围:0.02～0.15mm/0.05～0.30mm); |
| 输出规格 | P | PNP1输出 |
| 压力单位 | M | SI单位固定 |
| 位数 | 1 | 1位 |
| 可选项1(电缆) | – | 直线式 |
| 可选项2(托架) | B | 带托架 |
| 控制单元 | L | 带控制单元(供气通口左侧) |
| 减压阀 | 1 | 带减压阀 圆型压力表0.4MPa MPa单记 |
| 2通电磁阀 额定电压(带控制单元时) | – | DC24V或无控制单元 |
ISA3-FCP-M1B-L1其他特性
| 字段描述 | ISA3-FCP-M1B-L1取值描述 |
|---|---|
| 使用流体 | 干燥空气 |
| 额定压力范围 | 0～200kPa |
| 设定压力范围 | -20～220kPa |
| 耐压力 | 600kPa |
| 电源电压 | DC12～24V±10% 波动（p-p）10%以下 |
| 消耗电流 | 25mA以下 |
| 重复精度 | ±0.5%F.S.±1digit |
| 最大负载电流 | 10 mA |
| 最大外加电压 | 26.4 V |
| 迟滞模式 | 可变 |
| 上下限比较模式 | 可变 |
| 显示形式 | LED |
| 显示数 | 二画面显示 |
| 显示颜色:主画面 | 橙 / 绿 |
| 显示颜色:子画面 | 白 |
| 显示位数:主画面 | 3位7段 |
| 显示位数:子画面 | 6位7段 |
| 使用温度范围(动作) | 0～50℃ |
| 使用温度范围(贮存) | -20～70℃ |
| 使用湿度范围 | 35～85% RH |
| 保护构造 | IP67 |
| 认证 | CE / RoHS |

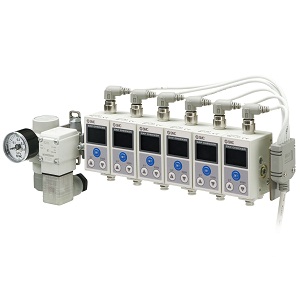

The ISA3 is a unique sensor that uses air pressure to verify the presence and proximity of a workpiece. The placement of raw materials can be confirmed before machining or other fabrication operations. The correct seating of a component into a jig or fixture can generate a switch output to trigger the next assembly sequence. ISA3’s new display quickly and clearly summarizes workpiece status for the operator. Establish the switch point in 3 easy steps. Lower air consumptions, zero exhaust noise, easier wiring, and excellent anti-clogging measures round out this 3rd generation gap checking device. ISA3 is CE and RoHS compliant, with an IP67 enclosure rating.
Verify workpiece placement with this sensor and multi-function display
3 distance ranges: 0.01-0.03mm, 0.02-0.15mm, and 0.05-0.30mm
3 pressure units: kPa, bar, psi
1 or 2 switch outputs (NPN or PNP)
Port sizes: 1/8 Rc or G (supply side), One-touch fitting or 1/8 G (detection side)
Cable, bracket, manifold and control unit/regulator options
